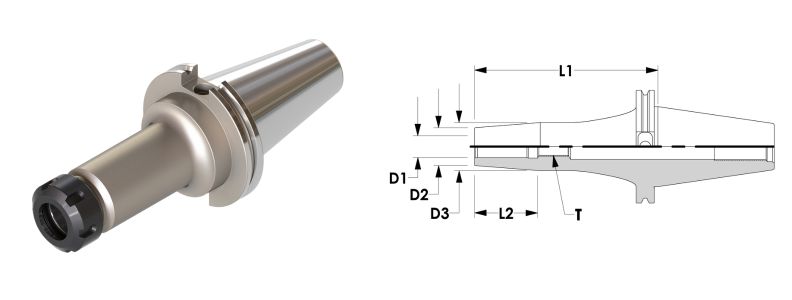

CT50 ER Collet Chucks
Models & Dimensions
CT50 Micro Precision® ER Collet Chucks: Shorty Gage Length
| Part Number | Size | D1 | L1 | L2 | L3 | List Price |
|---|---|---|---|---|---|---|
| V03-E8-0811 | ER32 | 1.97 | 0.75 | 3.00 | 0.75 | $174.00 |
CT50 Micro Precision® ER Collet Chucks: Standard Gage Length
| Part Number | Size | D1 | L1 | L2 | L3 | List Price |
|---|---|---|---|---|---|---|
| V03-E8-0791 | ER16 | 1.26 | 4.88 | 7.13 | 1.38 | $249.00 |
| V03-E8-0231 | ER20 | 1.38 | 4.00 | 6.25 | 1.38 | $257.00 |
| V03-E8-0801 | ER25 | 1.64 | 4.00 | 6.25 | 1.38 | $260.00 |
| V03-E8-0241 | ER32 | 1.97 | 4.00 | 6.25 | 1.38 | $263.00 |
| V03-E8-0251 | ER40 | 2.48 | 4.00 | 6.25 | 1.38 | $270.00 |
CT50 Micro Precision® ER Collet Chucks: Extended Gage Length
| Part Number | Size | D1 | L1 | L2 | L3 | List Price |
|---|---|---|---|---|---|---|
| V03-E8-0821 | ER16 | 1.26 | 6.88 | 9.13 | 1.38 | $290.00 |
| V03-E8-0831 | ER20 | 1.38 | 6.00 | 8.30 | 1.38 | $296.00 |
| V03-E8-0841 | ER25 | 1.64 | 6.00 | 8.25 | 1.38 | $301.00 |
| V03-E8-0851 | ER32 | 1.97 | 6.00 | 8.25 | 1.38 | $285.00 |
| V03-E8-0861 | ER40 | 2.48 | 6.00 | 8.25 | 1.38 | $291.00 |
CT50 Micro Precision® ER Collet Chucks: Extra Extended Gage Length
| Part Number | Size | D1 | L1 | L2 | L3 | List Price |
|---|---|---|---|---|---|---|
| V03-E8-0871 | ER20 | 1.38 | 8.00 | 10.25 | 1.38 | $297.00 |
| V03-E8-0881 | ER32 | 1.97 | 8.00 | 10.25 | 1.38 | $303.00 |
